如何通过FB286 读写多个变频

1、1.在博图软件中完成硬件组态

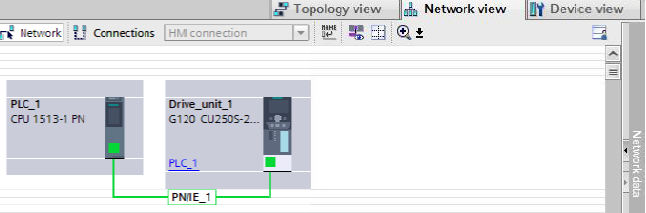

本例采用CPU1513-PNV1.5和带CU250S-PN（V4.6）G120

2、2.在主程序（OB1）或者周期中断程序，（例如OB32）FB286

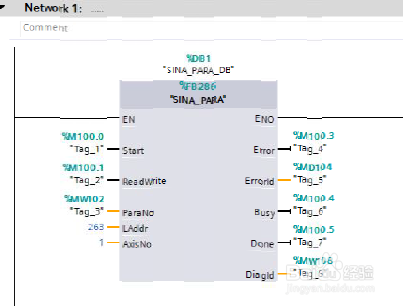

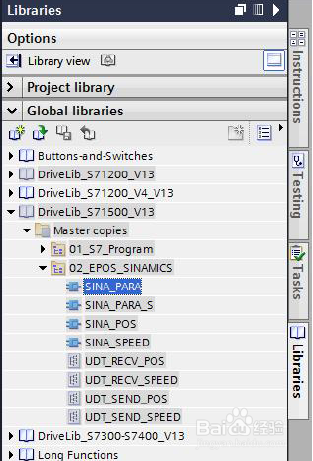

FB286在库程序中显示名称为SINA_PARA，对于不同的PLC有不同的库

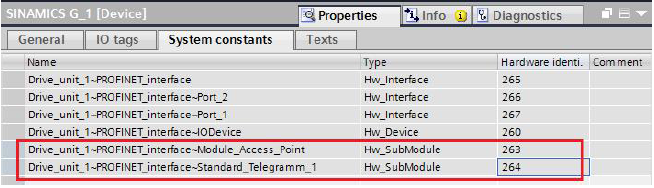

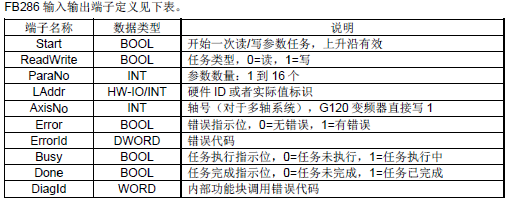

3、3. 对于LAddr端子，可将硬件ID或者实际值标识分配给它

下图为LAdd端子分配

4、4 .编译并下载程序到PLC后

本例采用监控表实现读/写多个变频器参数

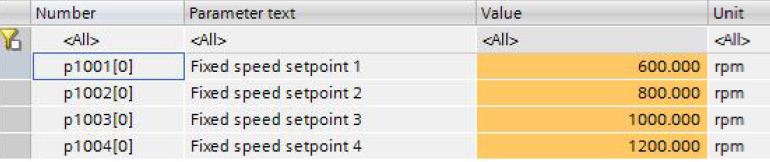

 读 p1001, p1002, p1003, p100（固定转速设定值1, 2, 3,4）这4个参数的初始值显示在下面Startdrive软件的参数视图中。下图参数初始值

5、5.读参数

将FB286 端子上的变量设定为如下值：ReadWrite=0 读请求  ParaNo=4需要读取4 个参数。

通过监控表修改FB286对应数据块中的下述变量：

“SINA_PARA_DB“.sxParameter[1].siParaNo=1001，第一个参数号

  SINA_PARA_DB“.sxParameter[1].silndex=0，第一个参数下标

“SINA_PARA_DB“.sxParameter[2].siParaNo=1002 第二个参数号

“SINA_PARA_DB“.sxParameter[2].silndex=0 第二个参数下标

“SINA_PARA_DB“.sxParameter[3].siParaNo =1003第三个参数号

“SINA_PARA_DB“.sxParameter[3].silndex=0 第三个参数下标

“SINA_PARA_DB“.sxParameter[4].siParaNo=1004第四个参数号

“SINA_PARA_DB“.sxParameter[4].silndex=0 第四个参数下标

 给Start端子一个上升沿，开始读任务，Done位置，读回的参数值被保存在变量表.sxParameter[x].srValue

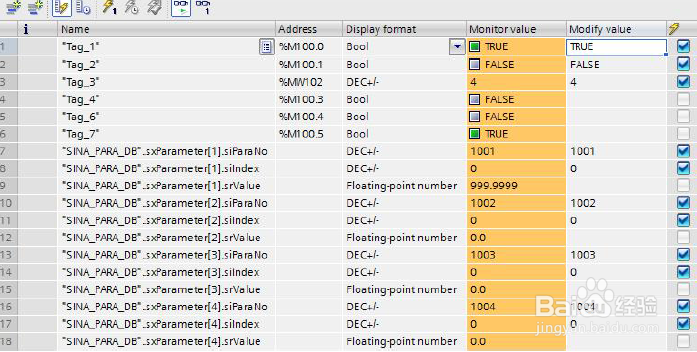

下图为读参数监控表

6、6.写参数

修改4个参数值如下

p1001=600rpm

p1004=1200rpm

将FB286 端子上的变量设定为如下值：ReadWrite=1 写请求  ParaNo=4需要写入4 个参数。

通过监控表修改FB286对应数据块中的下述变量：

“SINA_PARA_DB“.sxParameter[1].siParaNo=1001，第一个参数号

  SINA_PARA_DB“.sxParameter[1].silndex=0，第一个参数下标

“SINA_PARA_DB“.sxParameter[2].siParaNo=1002 第二个参数号

“SINA_PARA_DB“.sxParameter[2].silndex=0 第二个参数下标

“SINA_PARA_DB“.sxParameter[3].siParaNo =1003第三个参数号

“SINA_PARA_DB“.sxParameter[3].silndex=0 第三个参数下标

“SINA_PARA_DB“.sxParameter[4].siParaNo=1004第四个参数号

“SINA_PARA_DB“.sxParameter[4].silndex=0 第四个参数下标

 给Start端子一个上升沿，开始写任务，Done位置，通过Startdrive软件的参数视图可见4个参数均已修改成功

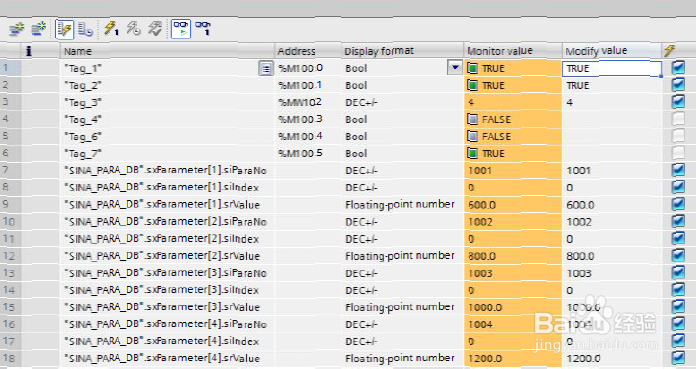

下图为写参数监控表
