斯维尔三维算量软件：[2]识别轴网操作步骤

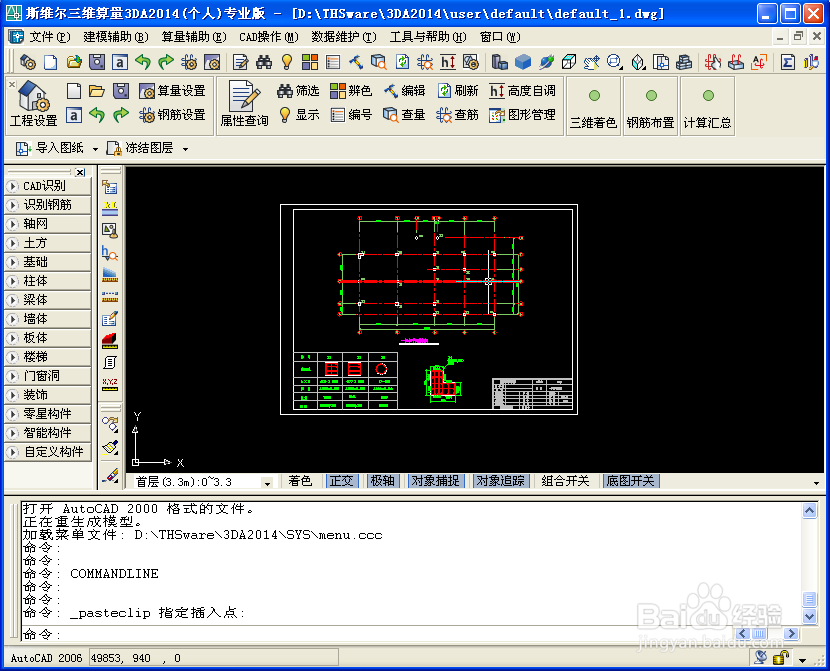

1、打开工程图纸CAD，将需要计算工程量的单张图纸复制到斯维尔三维算量软件里面（Ctrl +C&Ctrl  +V）。如果采用“导入图纸”操的的话，整个图回事一个块，需要分解一下（用斯维尔自带的分解图纸或者CAD x 炸开命令）。

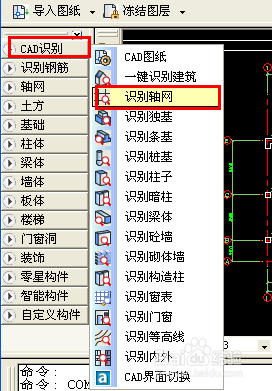

2、在"CAD识别菜单"里面打开"识别轴网"菜单。

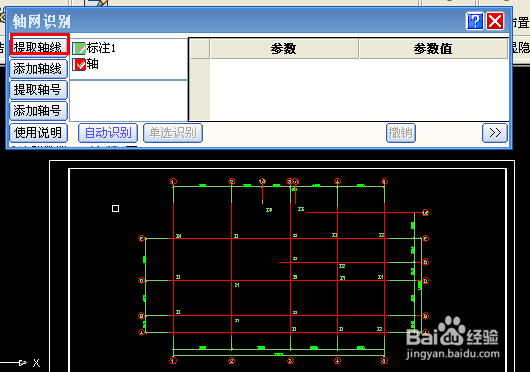

3、点击“提取轴线”，然后在图纸上选羞码择轴网线条的图层（如有多个图层一并选择），提完点右键。

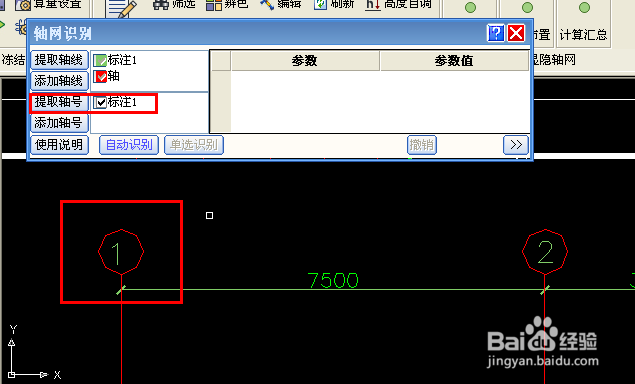

4、点击“提趴匠取轴号”，然后在图纸上选择轴编号（一般是数字或者字母）贪墨贪的图层，提完点右键。

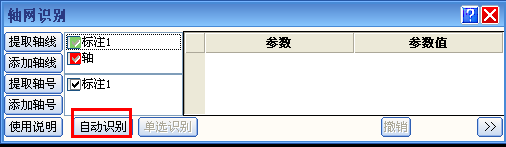

5、点击“自动识别”，等到程序操作完成。

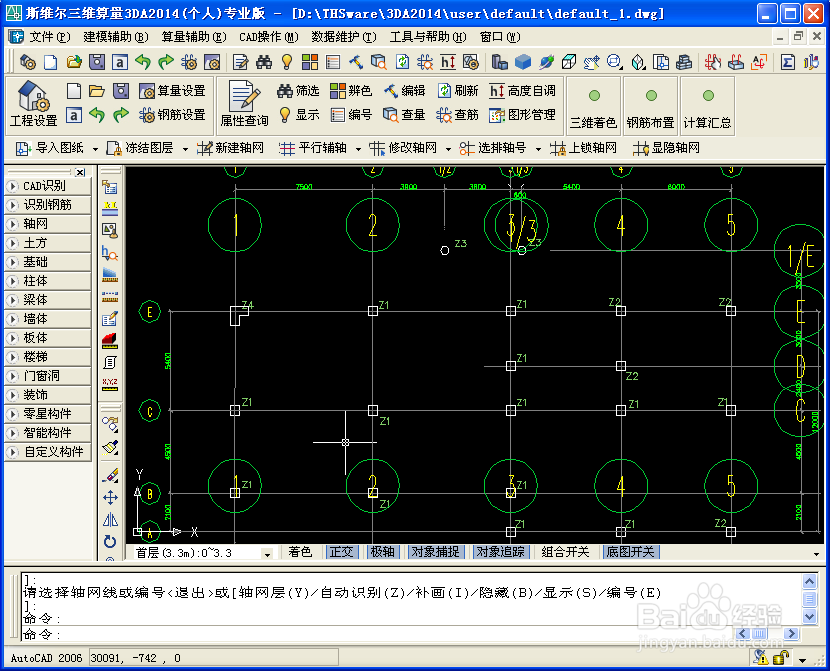

6、识别完成后，轴网的线条颜色变暗，轴号跟随图纸放大或者缩小。可用Ctrl+1，显影识别成功的轴网。
