proe5.0工程图教程：[2]怎么显示剖面

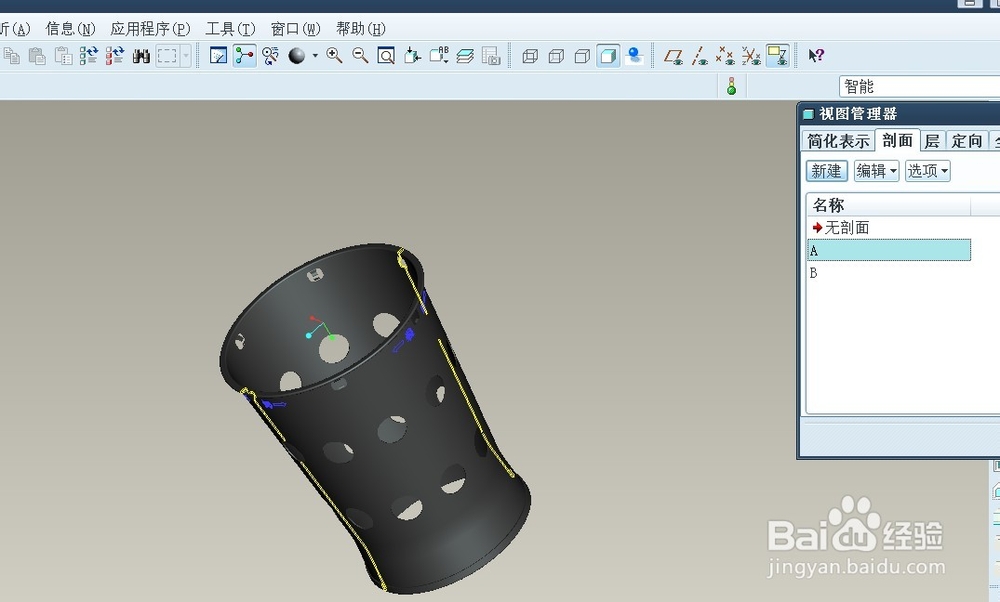

1、先要在3d图中建立剖面，至于怎么在3d图画剖面，前面的经验已经分享。

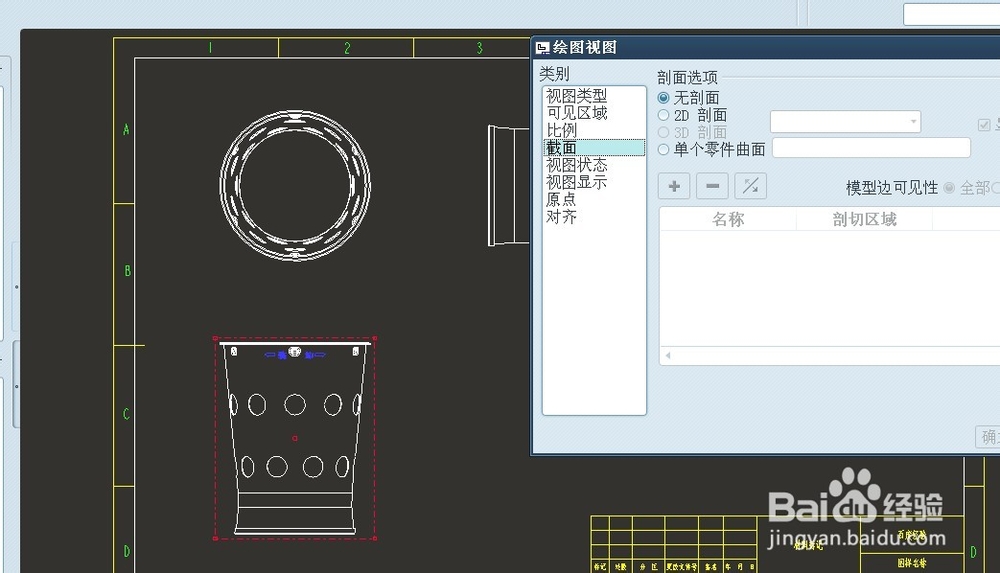

2、在2d图中，双击产品视图，在弹出的对话框中选择“截面”。

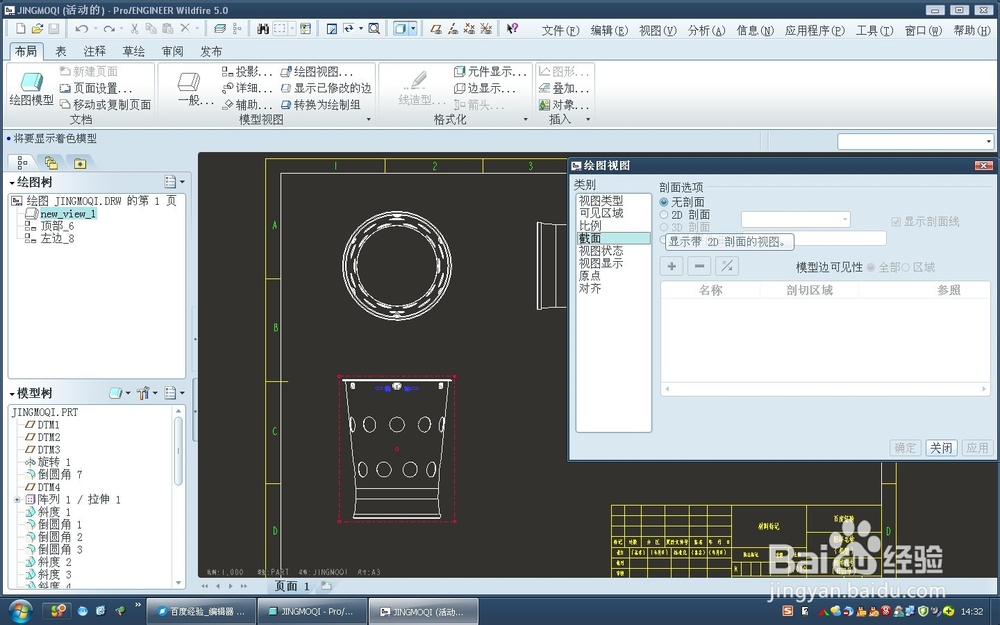

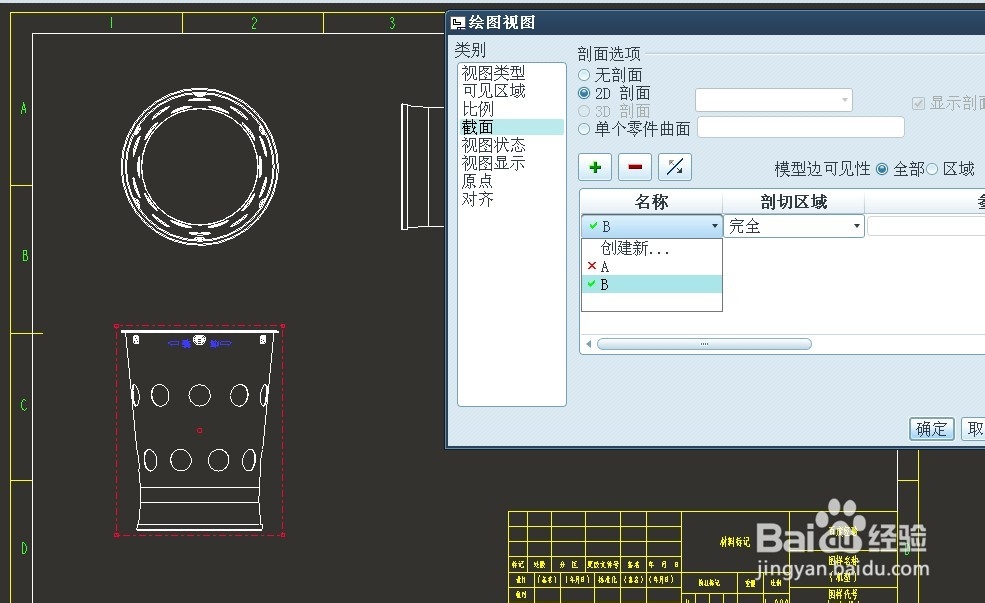

3、选择2d剖面。

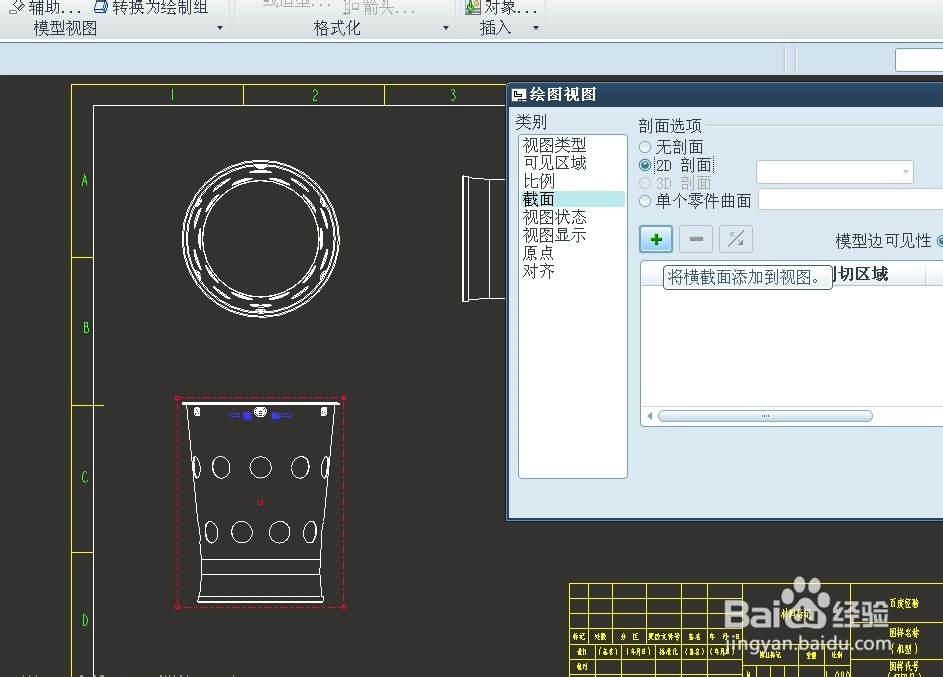

4、选择“+”号，可以看到绿色部分是可以显示的剖面。

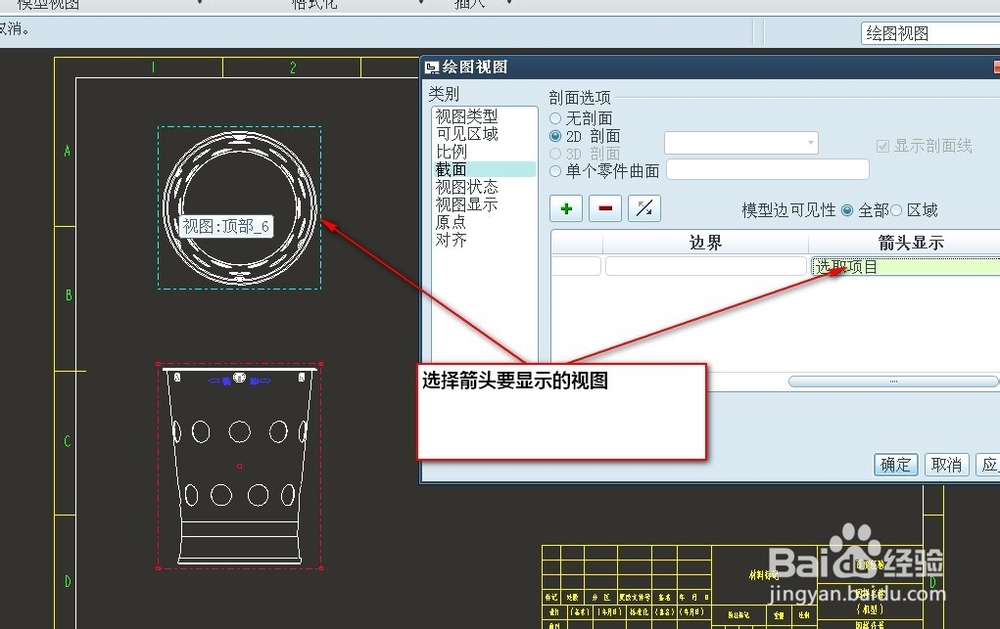

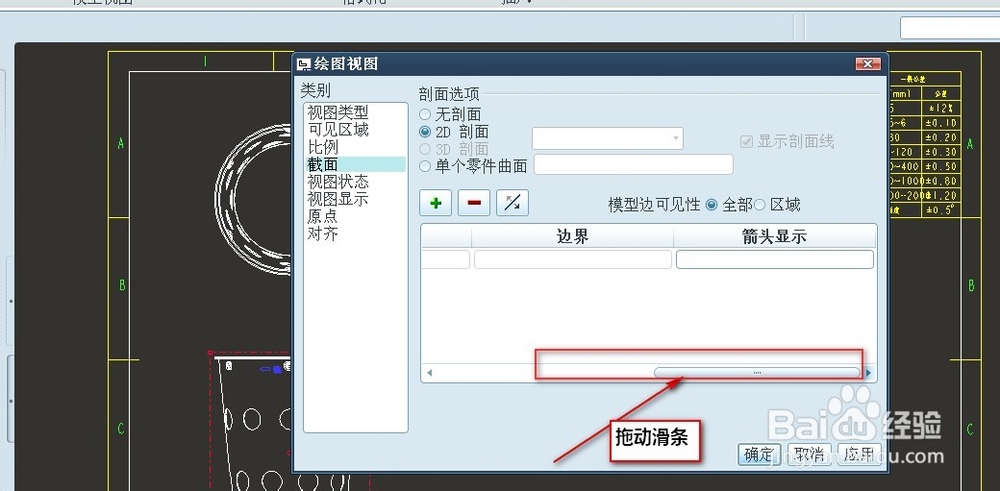

5、然后拖动进度条，显示“箭头显示".然后选择你要显示剖面的视图。

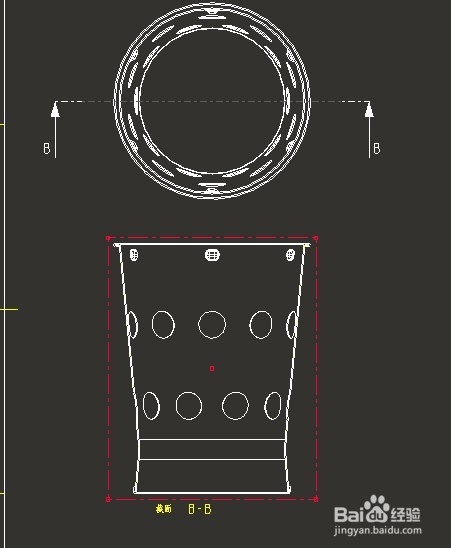

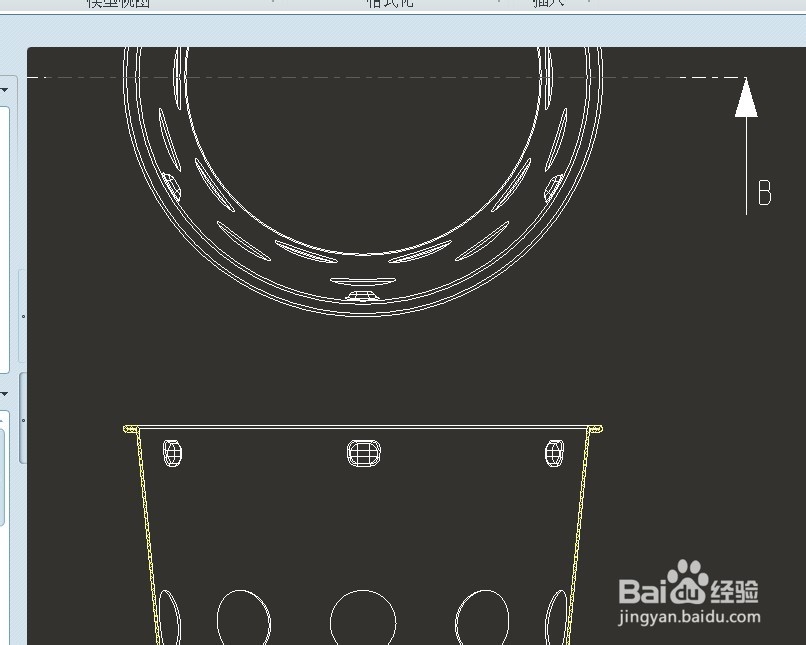

6、然后点击确定，剖面就出来了。

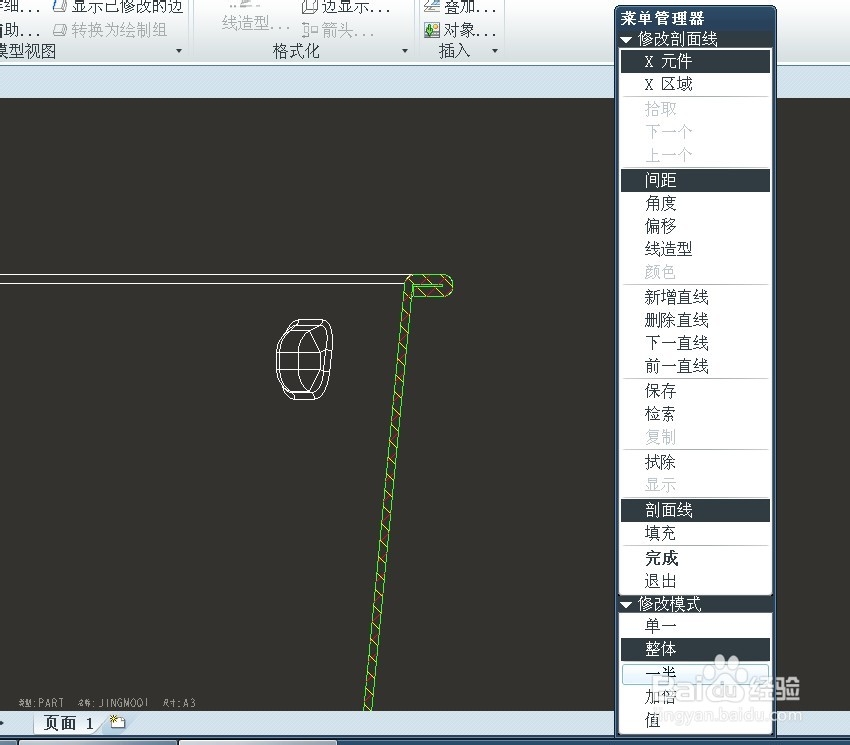

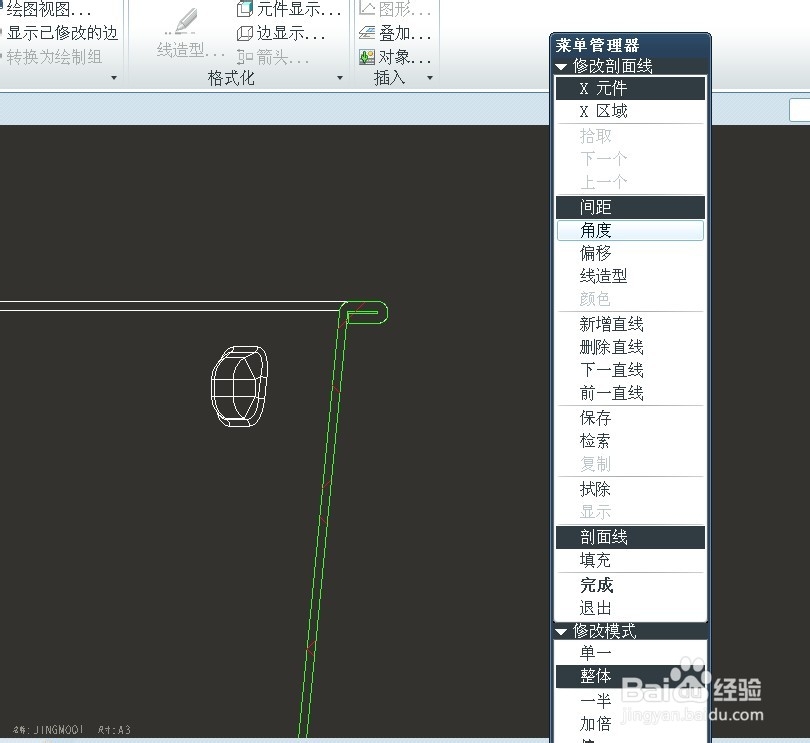

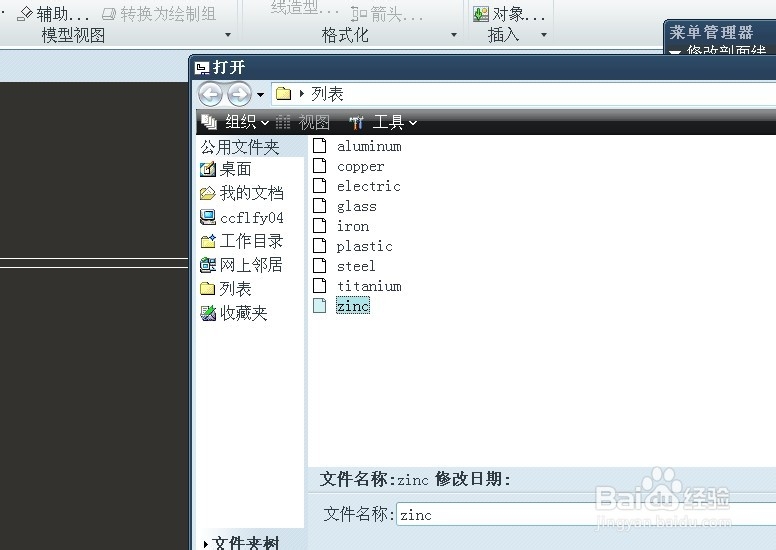

7、完善剖面，有的proe5.0的剖面的截面显示不好，可以双击剖面线，更改剖面的形状和间距。

8、修改间距。ok。
