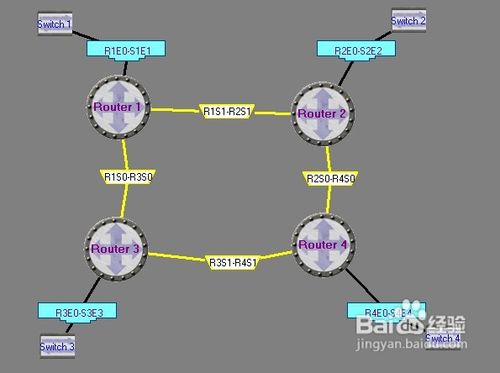

1、根据拓扑结构图使用网络设计器模拟完成物理连接。
2、
3、根据拓扑结构图的要求，正确配置各路由器的各接口地址。
配置路由器接口地址方法，参照百度经验《静态路由设置实例》。
4、RIP路由配置
路由器R1的RIP配置：
R1#config terminal
R1(config)#router rip
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.10.0
R1(config-router)#network 192.168.12.0
R1(config-router)#end
路由器R2的RIP配置：
R2#config terminal
R2(config)#router rip
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.10.0
R2(config-router)#network 192.168.13.0
R2(config-router)#end
路由器R3的RIP配置：
R3#config terminal
R3(config)#router rip
R3(config-router)#network 192.168.3.0
R3(config-router)#network 192.168.11.0
R3(config-router)#network 192.168.12.0
R3(config-router)#end
路由器R4的RIP配置：
R4#config terminal
R4(config)#router rip
R4(config-router)#network 192.168.4.0
R4(config-router)#network 192.168.11.0
R4(config-router)#network 192.168.13.0
R4(config-router)#end
5、查看路由表。
在特权模式下，使用show ip route命令查看路由表。

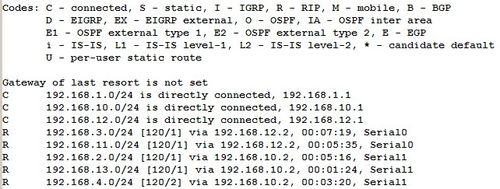

R1路由器路由表如图：

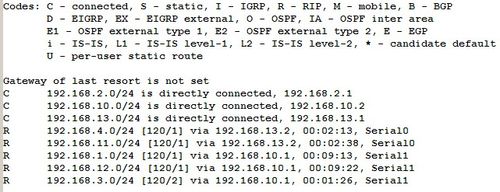

R2路由器路由表如图：

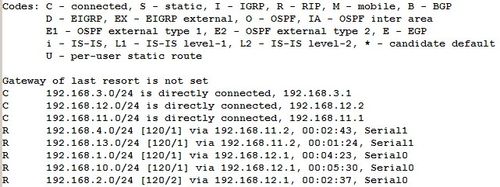

R3路由器路由表如图：

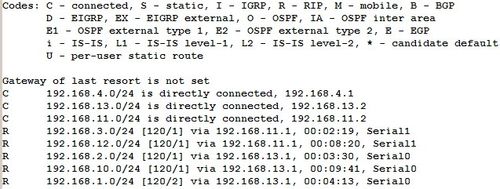

R4路由器路由表如图：
6、
7、
8、
9、
10、最前面的C或R代表路由项的类别，C是直连，R代表是RIP协议生成的。
11、第二部分是目的网段。
12、[120/1]：表示RIP路由协议的管理距离为120，1则是路由器的度量值，即跳数。
13、第四部分表示下一跳点的IP地址。
14、第五部分说明了路由产生的时间。
15、第六部分表示该条路由所使用的接口。
16、测试网络连通性。
各路由器使用ping命令测试网络连通性。
