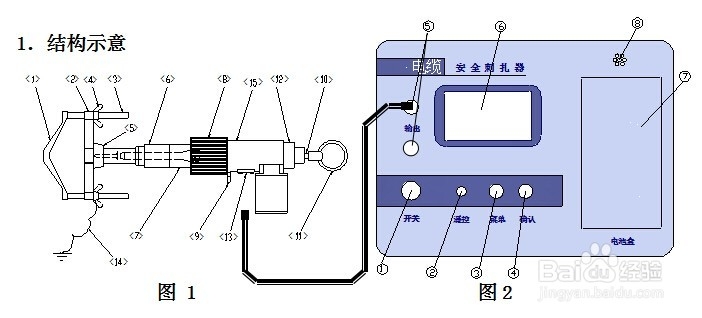

1、1.1射钉器部分（图1）
<1>U型卡槽 <2>固定板 <3>螺杆 <4>蝶型螺母 <5>锁紧螺母 <6>前枪管 <7>后枪管 <8>连接螺母 <9>弹仓 <10>枪栓 <11>枪栓拉环 <12>枪栓力度调节母 <13>控制线连接头 <14>安全地线 <15>枪堂
*部件功能说明：
<1><2><3><4>主要用来卡住电缆并固定射钉器；<5>用来将射钉器与固定板锁紧固牢；<6>用来存放射钉；<7>用来固定活塞杆；<8>用于枪管和枪堂的分合；<9>安放射钉弹；<13>与控制器连接
1.2控制器部分（图2）
①开关 ②遥控指示灯 ③菜单键 ④确认键 ⑤输出接头 ⑥液晶显示 ⑦电池盒盖 ⑧语音孔
*部件功能说明：
①控制器的电源开关；②当接受到遥控信号时灯亮；③用于选择刺扎模式；④用于确认操作步骤；⑤用于和射钉器连接，其中上面为第一路输出，下面为第二路输出；⑥显示提示内容
注：如果只进行单点刺扎，射钉器应接在第一路输出口上；

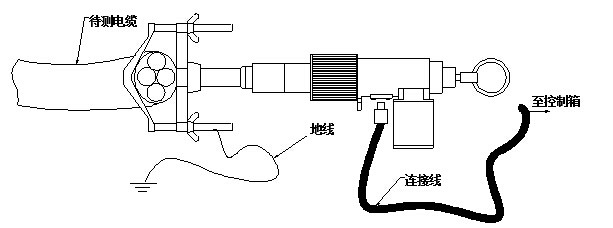

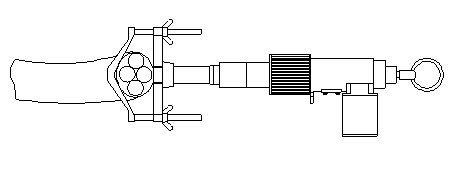

1、1. 卡电缆：用图中的⑴⑵⑶⑷卡住预扎电缆的预扎位置， 用碟形螺母锁紧。
第二把枪的卡槽应与第一把枪的卡槽偏转30-40度安装，以保证刺扎的可靠性。
2.固定枪管：用通针将射钉（125px）从前枪管的前端装入前枪管压到于活塞杆接触即可，然后将装好射钉的枪管固定到固定板⑵上，用锁紧螺母⑸锁紧牢固枪管。
2、3.装射钉弹：将射钉弹（型号S1黄）装入弹仓⑼；
4.装枪堂：用连接螺母⑻
将枪堂⒂于枪管连接锁紧不能有间隙。
注意：1至4为射钉器的安装，根据现场可任意角度安装，但是枪口一定要对准待扎电缆，且枪口另一边不得有其它电缆，以免同时刺穿其它电缆造成事故。
5.接地线：用地线夹一头夹住射钉器螺杆⑶，另一头夹住插入地下的地钎或系统地。
3、6.射钉枪与控制器连接：用控制线将射钉枪与控制器连接，两个射钉枪的安装相同，控制器的输出上面为第一路输出，下面为第二路输出，如果只进行单点的刺扎，射钉器应连接第一输出口。
4、7.操作控制器：（1）打开电源开关：液晶屏显示

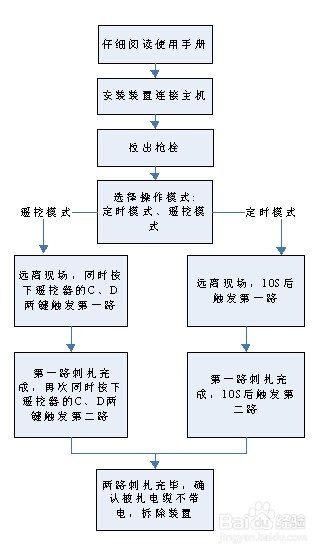

若需要使用遥控模式，可在这时先检测遥控部件接收是否正常。按下遥控器的任意一键，如果遥控指示灯闪亮，说明遥控部件正常，则可采用遥控启动模式。（基本操作流程如下图所示）
（2）请拉出 “枪栓”，然后按下 “确认” 键确认枪栓已拉出。
（3）选择刺扎器的刺扎模式：遥控或定时。
点 “菜单”键，屏幕会用反显字体在定时模式和遥控模式之间来回切换，此操作伴有语音提示：“请您选择刺扎模式，定时模式或遥控模式”；
在需要选择的显示模式上按下“确认”键选中该模式； 此时按下确认键进入所选模式（同时伴有语音提示），按菜单键退出，重新进行模式选择操作同上。
（4）刺扎
操作人员远离装置≥1米。
若选择进入遥控模式，语音提示请远离现场后，同时按下遥控器的C、D两键（为确保接收可靠，遥控器的发射天线需完全拉出）。
如果两次射钉弹爆炸且射钉射出，刺扎成功；显示器上提示“操作完毕，请确保电缆不带电后拆除装置”，请用与电缆供电等级相对应的验电器，验明射钉器不带电后拆除装置。
如果任何一次操作显示器上提示“失败请检查装置后再试”，请及时与厂家联系，请勿私自拆开控制盒。
若选择进入定时模式，10s后刺扎第一路，再过10S刺扎第二路。
如果显示器上提示“操作完毕，请确保电缆不带电后拆除装置”（同时有语音提示），请用与电缆供电等级相对应的验电器，验明射钉器不带电后拆除装置；
刺扎时，一条电缆必须在两至三个方向上进行刺扎。
如果显示器上提示“失败请检查装置后再试”，请及时与厂家联系，请勿私自拆开控制盒。
（5）拆除
每刺扎一次完成，应使用与供电电缆相对应的电压等级验电器确认被扎电缆和设备已不带电，然后才可以拆除或将刺扎器换一个角度在刺扎一次。一条电缆必须在两至三个方向上进行刺扎，完成后再拆除刺扎器，最后去掉接地线。
刺扎完成后用配备的通针将枪管中的活塞杆重新顶入枪管底部，对装置进行擦拭保养以备再用。
